Sau một thời gian vật lộn với em nó, nay thì em nó cũng hoàn thành, vì trình độ quay clip không có và cũng không có máy quay nên tạm thời chưa post clip lên được. Cũng chân thành cám ơn bác Tùng admin đã chia sẽ các kinh nghiệm trong quá trình thực hiện . Vì là chiếc đầu tay và lúc tháo ra chưa có kinh nghiệm nên ráp lại hơi xấu, các bác ném đá nhẹ tay thôi nhé . Cũng may là còn ráp lại em nó được, hú hồn

Xe được thực hiện gồm 9 kênh cho đèn, điều khiển bằng mạch RF,
Kênh 1 : Xi Nhan Trái
Kênh 2 : Xi Nhan Phải
Kênh 3 : Đèn ưu tiên
Kênh 4 : Đèn pha - 2 cấp độ
Kênh 5 : Đèn sương mù
Kênh 6 : Đèn dưới phía trước
Kênh 7 : Đèn nội thất
Kênh 8 : Đèn lui xe
Kênh 9 : Đèn thắng

Mạch điện RF đưa ý tưởng và đặt hàng bác Quế Dương bên diễn đàn dientuvietnam, ngoài hà nội thực hiện
Linh kiện dùng cáp quang mua trên ebay, đèn led 3 mm , 5mm và đèn led nhỏ SMD, dây điện lấy từ bẹ dây IDE của các main board máy tính asus hay gigabyte ( loại mỏng)

Dụng cụ bao gồm mỏ hàn, keo sửa , keo 502 loại tốt, băng keo giấy, màng co, pin CMOS để thử đèn, khoan 0.5mm, khoan tay, dũa mỏng các loại mua ở đường nhiêu tâm HCM, kính lúp ...

Nguồn nuôi cho đèn trong xe là 2 tép pin lipo 3.7v, có thể sạc sử dụng nhiều lần

Vài hình ảnh em nó hoàn tất và trong quá trình thi công

Xe hoàn tất

























Phần thi công:

- Khung xe vừa tháo ra


- Phần đuôi xe


- Khoan lổ thử đèn pha


- Đèn phía dưới trước khi khoan lổ


- Đèn phía dưới sau khi khoan lổ


- Nhét cáp quang cho đèn xi nhan trước

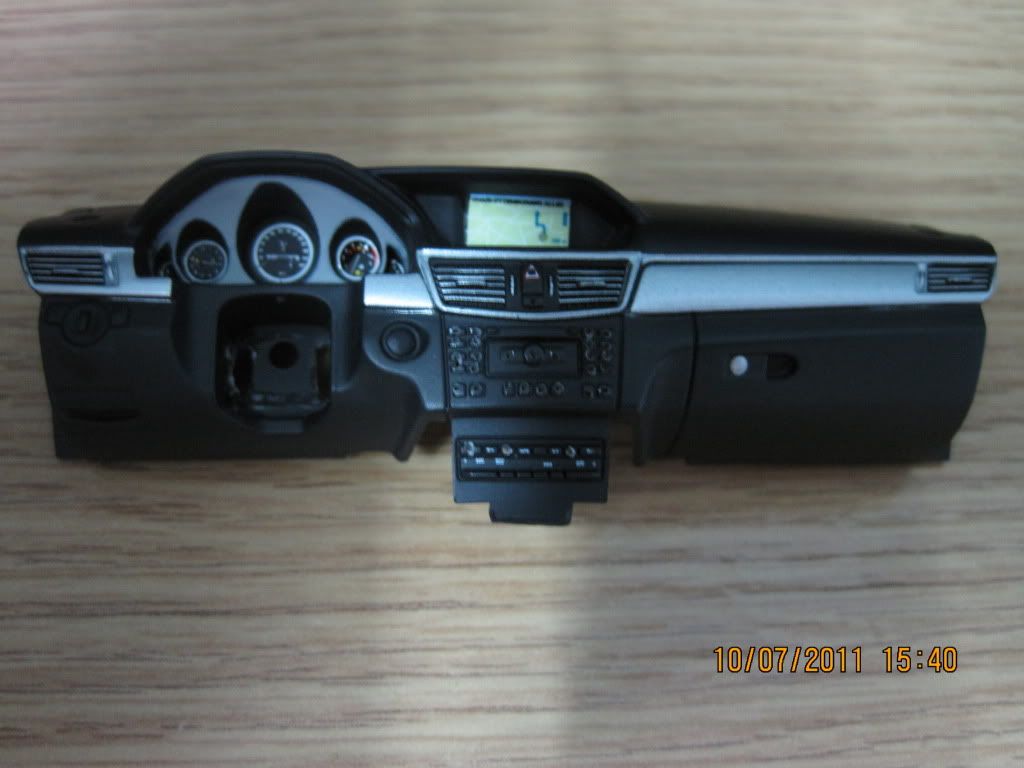

- Tháo phần nội thất làm đèn cho đồng hồ


- Khoan lổ xỏ cáp quang cho dàn điều khiển


- Cáp quang và dây điện cho phần đèn diều khiển


- Ruột gan phèo phổi bên trong


- Đèn cho ghế ngồi


- Đi dây điện trong lòng em nó


- Mạch điều khiển


- Pin


- Nắp Sạc


Cám ơn các bác đã xem bài
Sửa lần cuối bởi Mexe : 09-08-2011 vào lúc 03:31 PM
Reply With Quote
Tổng cộng có 9 thành viên cảm ơn bài viết này:
ducphuc2008's Avatar
ducphuc2008 is offline ducphuc2008
Thành Viên Mới

Tham gia ngày: Jul 2011
Nơi ở: Hai PHong
Bài viết: 69
Bị phê bình: 0
Được cảm ơn: 1
Default @ 09-08-2011, 06:44 PM #2
ặc ặc
quá đẹp
bác tài thạt ấy hihi :X:X:X
Reply With Quote
gau_truc's Avatar
gau_truc is offline gau_truc
Thành Viên Chính Thức

Tham gia ngày: Jul 2011
Nơi ở: Ngã Tư Sở-HN-VN
Bài viết: 430
Bị phê bình: 1
Được cảm ơn: 18
Default @ 10-08-2011, 12:31 AM #3
bó tay với những thiên tài.cho em hỏi em muốn độ đèn cho con toy của em chỉ cần đèn fa thạt sáng,đèn gầm thì mua nhưng cái gì nhỉ, bao nhiêu tiènn vậy.em ở Hà Nội
Reply With Quote
Lamborghini.700's Avatar
Lamborghini.700 is offline Lamborghini.700
Thành Viên Chính Thức

Tham gia ngày: Jul 2011
Nơi ở: hcm
Bài viết: 736
Bị phê bình: 3
Được cảm ơn: 29
Default @ 10-08-2011, 02:03 AM #4
Theo em bác nên thay 2 cái đèn bên trog của 2 cái đèn pha mà bác lắp đèn xi nhan màu vàng thành đèn trắng thì đẹp hơn. Trông cho nó giống xe 1:1
Reply With Quote
Lamborghini.700's Avatar
Lamborghini.700 is offline Lamborghini.700
Thành Viên Chính Thức

Tham gia ngày: Jul 2011
Nơi ở: hcm
Bài viết: 736
Bị phê bình: 3
Được cảm ơn: 29
Default @ 10-08-2011, 02:06 AM #5
Trích dẫn:
Nguyên văn bởi gau_truc View Post
bó tay với những thiên tài.cho em hỏi em muốn độ đèn cho con toy của em chỉ cần đèn fa thạt sáng,đèn gầm thì mua nhưng cái gì nhỉ, bao nhiêu tiènn vậy.em ở Hà Nội
Bác lên chợ giời đi, đèn led trên đấy nhiều vô kể, loại 5mm 1k 1 bóng, mua về tha hồ mà độ.
Reply With Quote
Mexe's Avatar
Mexe is offline Mexe
Thành Viên Mới

Tham gia ngày: Feb 2011
Nơi ở: TpHCM
Bài viết: 19
Bị phê bình: 0
Được cảm ơn: 10
Default @ 10-08-2011, 09:11 AM #6
Trích dẫn:
Nguyên văn bởi Lamborghini.700 View Post
Theo em bác nên thay 2 cái đèn bên trog của 2 cái đèn pha mà bác lắp đèn xi nhan màu vàng thành đèn trắng thì đẹp hơn. Trông cho nó giống xe 1:1
Thanks Bác,
Cũng hơi sơ suất trong việc quan sát xe 1:1 là 2 cái đèn đó cũng màu trắng, cứ tưởng đèn sương mù thì nên màu vàng, tuy nhiên đèn vàng thì chỉ tìm thấy loại màu đục như vậy chứ không có loại trong nên cũng không đẹp lắm. Nhưng giờ mà tháo ra để thay thì cũng hơi chua, để từ từ bình tâm lại đã Thanks Bác đã góp ý
Reply With Quote
nhnam14's Avatar
nhnam14 is offline nhnam14
Thành Viên Chính Thức

Tham gia ngày: Jul 2008
Nơi ở: hcm
Bài viết: 323
Bị phê bình: 1
Được cảm ơn: 162
Default @ 10-08-2011, 09:27 AM #7
đẹp quá, quá chi tiết, mà cáp quang bác mua trên ebay có giống loại cáp quang ở cái đèn UFO chùm chùm ngày trước ko nhỉ ?
Reply With Quote
Mexe's Avatar
Mexe is offline Mexe
Thành Viên Mới

Tham gia ngày: Feb 2011
Nơi ở: TpHCM
Bài viết: 19
Bị phê bình: 0
Được cảm ơn: 10
Default @ 10-08-2011, 09:58 AM #8
Trích dẫn:
Nguyên văn bởi nhnam14 View Post
đẹp quá, quá chi tiết, mà cáp quang bác mua trên ebay có giống loại cáp quang ở cái đèn UFO chùm chùm ngày trước ko nhỉ ?
Không bác ơi, mình cũng đã đi tìm mua cái đèn UFO đó rồi nhưng độ sáng của nó không đạt, với lại nó dòn, dể gãy, nên mình đành phải mua trên ebay từ UK, ship luôn + 20m dây khoảng 600K
Reply With Quote
Lamborghini.700's Avatar
Lamborghini.700 is offline Lamborghini.700
Thành Viên Chính Thức

Tham gia ngày: Jul 2011
Nơi ở: hcm
Bài viết: 736
Bị phê bình: 3
Được cảm ơn: 29
Default @ 10-08-2011, 11:09 AM #9
Bác ơi tiện thể thì làm luôn đèn xi nhan sau đi, con này sẽ như 1:1 luôn.
Reply With Quote
Mexe's Avatar
Mexe is offline Mexe
Thành Viên Mới

Tham gia ngày: Feb 2011
Nơi ở: TpHCM
Bài viết: 19
Bị phê bình: 0
Được cảm ơn: 10
Default @ 10-08-2011, 02:34 PM #10
Trích dẫn:
Nguyên văn bởi Lamborghini.700 View Post
Bác ơi tiện thể thì làm luôn đèn xi nhan sau đi, con này sẽ như 1:1 luôn.
Có mà bác, đèn xinhan sau cũng từng điểm màu vàng mà, tuy nhiên chụp hình không thấy rõ nên mình không up hình lên
Reply With Quote
